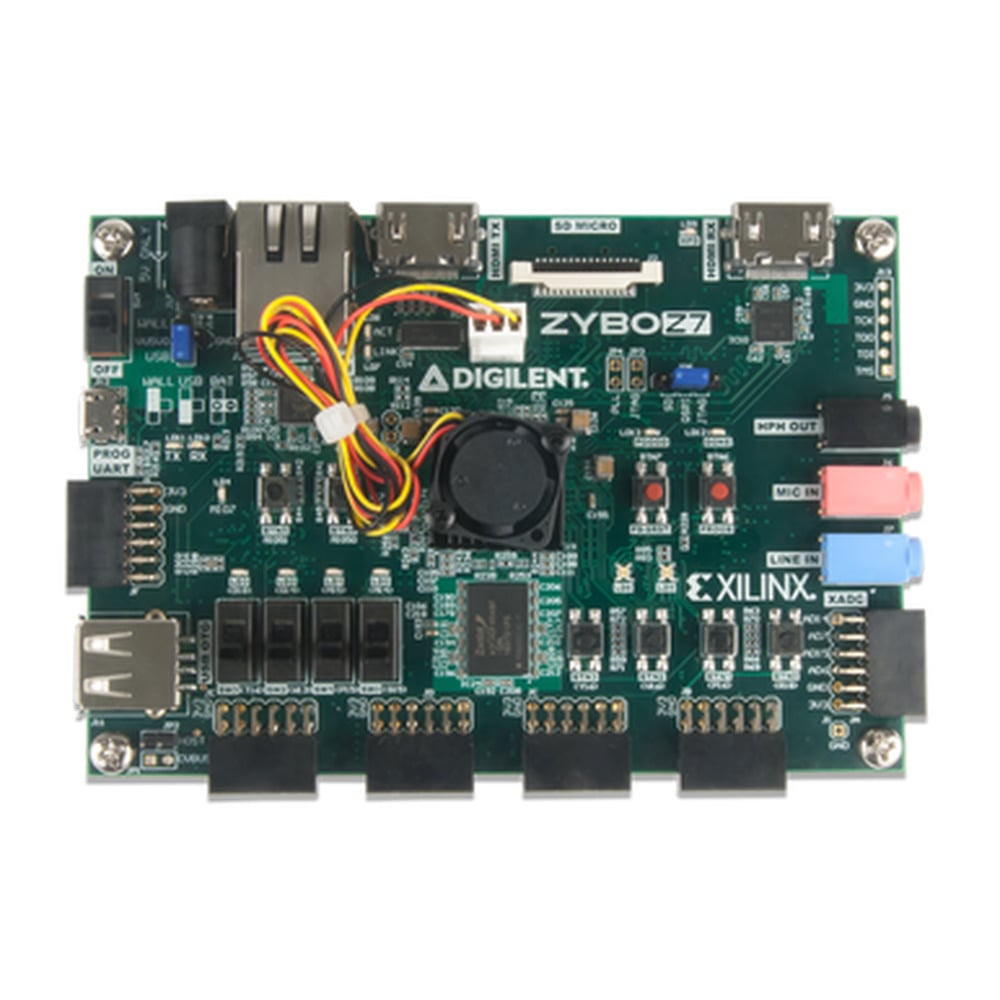

Digilent Zybo Z7-10 Zynq-7000養成ゲーム盤【410-351-10】

Zynq-7010を搭載した開発プラットフォーム
XilinxのZynq-7010 All Programmable System-on-Chip(AP SoC)を搭載した開発プラットフォームです。Zynq-7000は、650MHzで動作するデュアルコアARM Cortex-A9プロセッサとFPGAを搭載したデバイスで、マイコンを使ったプログラミングとFPGAによるハードウェア回路設計を行うことができます。MIPI CSI-2互換のPcamコネクタ、HDMI入力、HDMI出力などを搭載しているので、高性能な組み込み画像処理アプリケーションに使用することができます。さらに、Pmodコネクタによりモーターコントローラやセンサ、ディスプレイなどを接続して利用することができます。なお、WebPACKバージョンを含む開発ツールVivado Design Suite Editionを無料でダウンロードできます。
●仕様【搭載FPGA】Zynq-7010(XC7Z010-1CLG400C)
　・667MHzで動作するデュアルコアCortex-A9プロセッサ
　・DMAチャネル×8と高性能AXI3スレーブポート×4を備えたDDR3Lメモリコントローラ
　・高速インターフェース：1Gイーサネット、USB2.0、SDIO
　・低速インターフェース：SPI、UART、CAN、I2C
　・JTAG、Quad-SPIフラッシュ、microSDカードからプログラミングが可能(MicroUSBケーブルは含まれていません)
　・Artix-7 FPGAと同等のプログラマブルロジック
【ボード仕様】
　・1GB DDR3L、32ビットバス @1066Mbps
　・EUI-48/64?互換識別子を備えた16MBクアッドSPIフラッシュ
　・microSDスロット
　・USBまたは5Vの外部電源から給電
　・ギガビットイーサネットPHY
　・USB-JTAGプログラミング回路、USB-UARTブリッジ、USB2.0 OTG PHY(ホストのみをサポート)
　・オーディオとビデオ：HDMIシンクポート(入力)、HDMIソースポート(出力)
　・ステレオヘッドフォン、ステレオライン入力、マイクジャックを備えたオーディオコーデック
　・ユーザーインターフェース：押しボタン×6、スライドスイッチ×4、LED×5、RGB LED×2
　・インターフェース：Pmodポート×5

シリーズ名:Zynq
ブランド名:Digilent
メーカー型番:410-351-10
